建设玻璃温室大棚的组成部分和用途

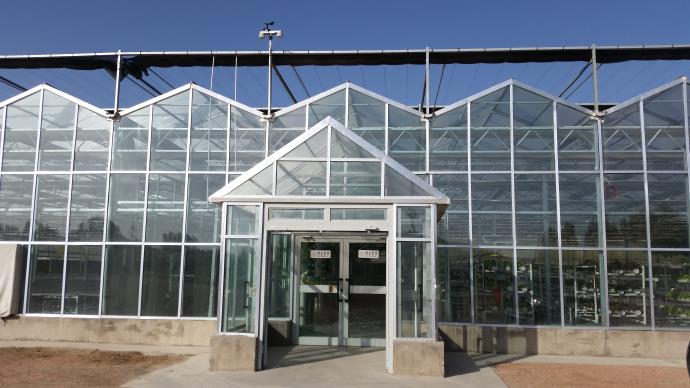

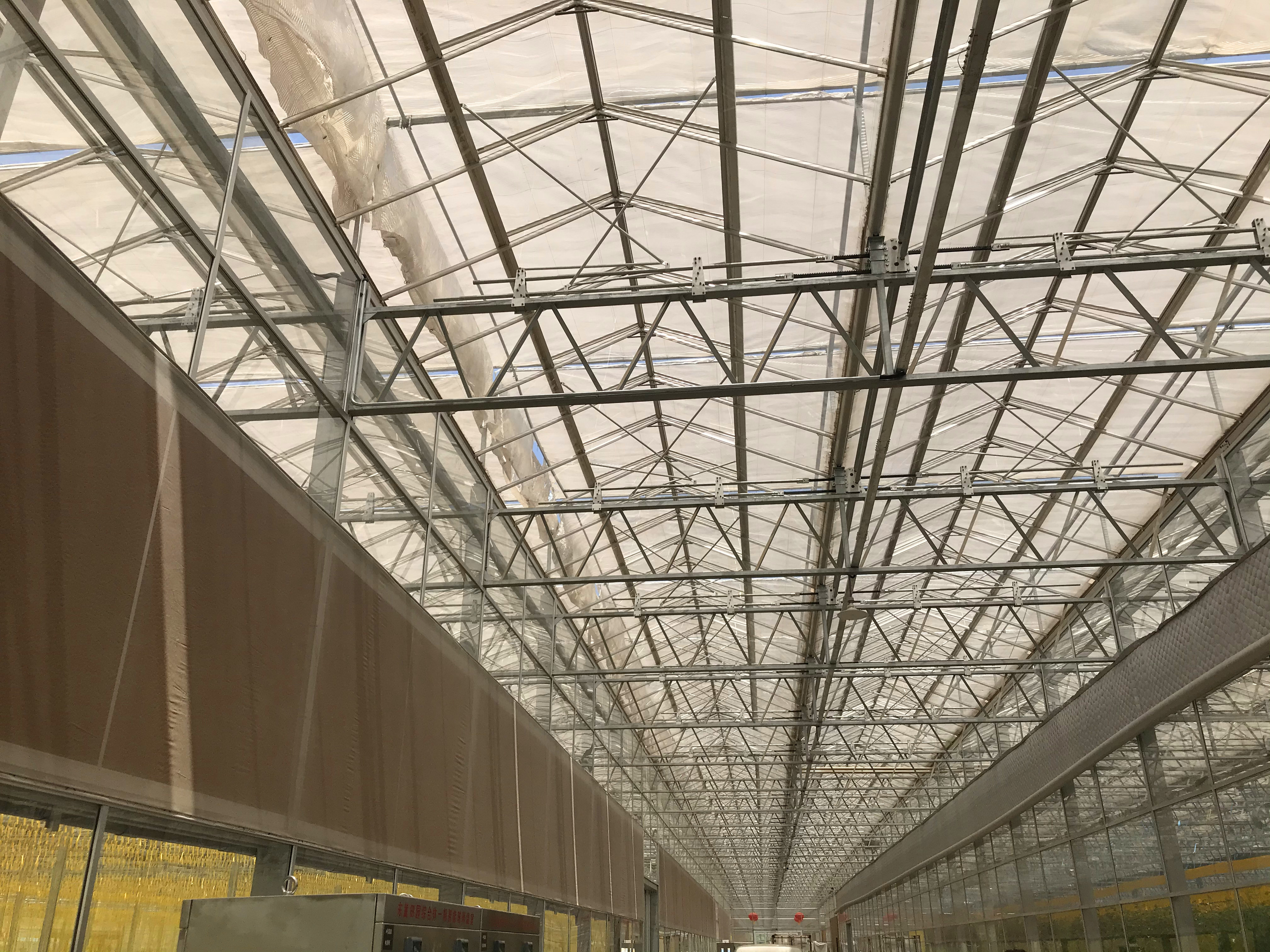

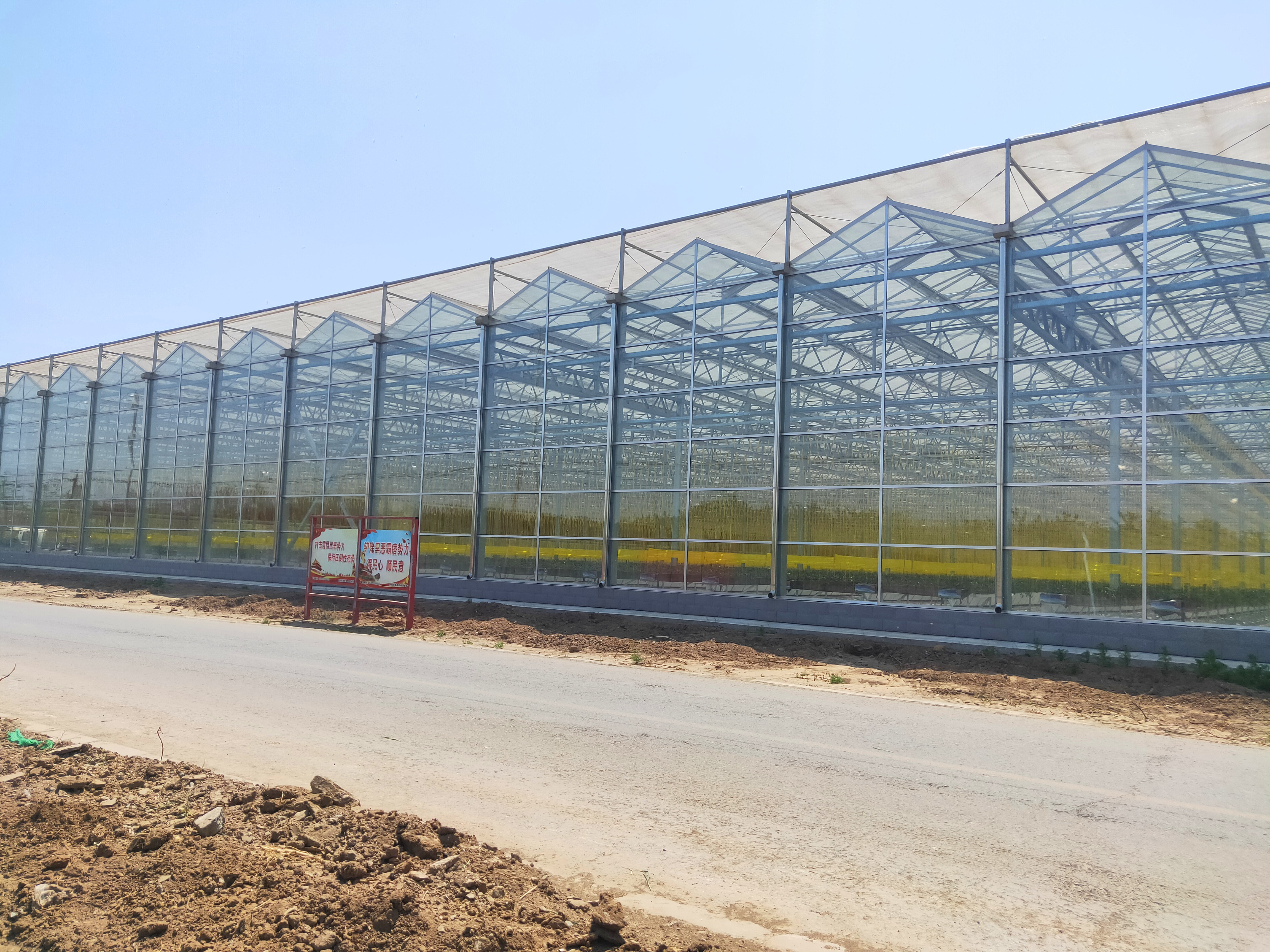

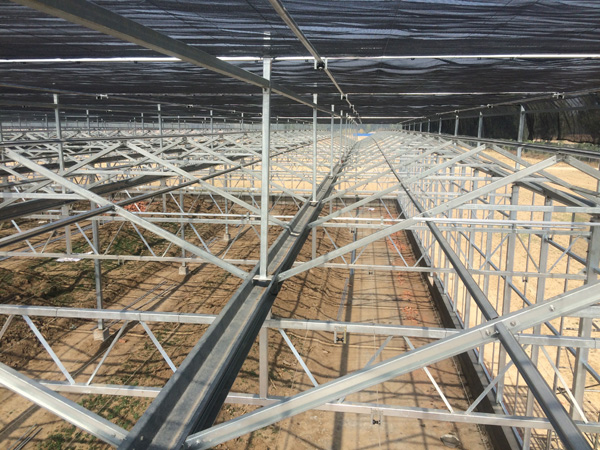

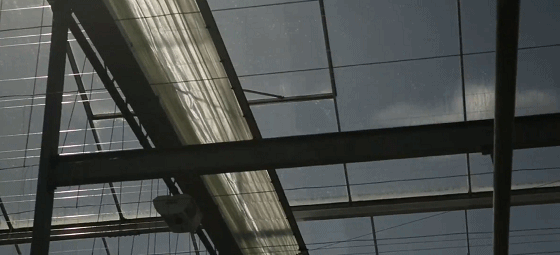

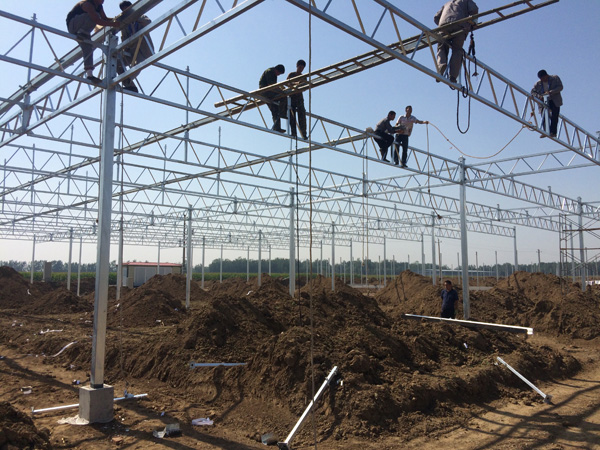

一提到玻璃温室大多指的是荷兰纹络型样式，是一种从荷兰引进、优化、改良后的符合中国国情的温室大棚种类。该类型温室主要由热镀锌轻钢结构骨架，顶部采用阳光板或者玻璃覆盖，四周采用中空玻璃覆盖的现代化温室。那么玻璃温室中常用的标准配置都有有哪些性能特性呢，下面就为各位简单讲解一下。 1.温室主要参数： 1）结构：Venlo 型——PC 板玻璃温室； 2）温室跨度：9.6m、10.8m、12m; 3）每跨小屋顶数：3.2m; 4）温室间距：4m、8m; 5）肩高（雨槽底距柱底高度）：3-9m; 6）顶高（屋脊到柱底高度）：4.9m； 7）外遮阳高：5.5-9m； 8）温室主体骨架使用年限：20 年； 2、性能指标： 1）风载:≥0.45KN/㎡； 2）雪载: 0.3KN/㎡； 3）吊挂载荷：0.1KN/㎡； 4）最大排雨水能力：140mm/h； 5）环境温度：-10℃～41℃； 6）电参数：220V/380V（±5%，50HZ，单相/三相）； 3、温室排列方式：具体需根据地形设计；南北方向不超过48m，东西不限。 4.温室主体钢骨架结构，所有钢管采用热浸镀锌工艺处理，在部分焊接点及切割点采用防锈处理，铁件无明显的锐角毛刺存在： 1）主立柱：采用 100*50*3.0mm 的热镀锌矩形管，立柱底板采用 10mm厚的钢板； 2）边侧副立柱：采用 100*50*3.0mm 热镀锌矩形管，立柱底板采用10mm 厚的钢板； 3）端面立柱：采用 100*50*3.0mm 热镀锌矩形管，立柱底板采用 10mm厚的钢板； 4）门边立柱：采用 100*50*3.0mm 热镀锌矩形管； 5）组合梁：采用 50×50×2.0mm 热镀锌矩形管； 6）拉幕梁：采用 50×50×2.5mm 热镀锌矩形管； 7）框架剪刀撑：采用热镀锌φ12 圆钢； 8）桁架上弦：采用 50×50×2.0mm 热镀锌矩形管；桁架下弦：采用50×50×2.0mm 热镀锌矩形管；桁架腹杆：腹杆用φ16 圆钢焊接而成； 9）屋架：采用 50×50×2.0mm 热镀锌矩形管 10）雨 槽：含中水槽、短水槽、水槽连接板。采用 2.5mm 厚的热镀锌板机械成型端部与天沟连接处配接落水管（PVC 管φ110×2），通过排水管将天沟落水送至排水沟，天沟的大截面设计既满足了大降雨量的排水要求，又满足了温室的承载能力，同时考虑到了操作工人安 装和维修工作的方便。 11）紧固件为国产热镀锌标准件，如螺栓，螺母，垫圈，抽芯铆钉，自攻钉等。 12）顶梁：采用铝合金型材，使 PC 板安装方便、牢固。 13）门：温室设门一套，采用铝合金推拉门，规格为 2×2m。 15）顶部通风系统：每跨温室三尖顶各设置一条齿轮齿条式天窗，国产铝合金窗框，橡胶条密封，单个窗尺寸为 m1*2m，安装制作保证无 渗漏现象。开启角度 25 度。系统包括：齿轮齿条、电机、联轴器、推杆、传动轴等。 16)侧通风：温室东西两侧面离地面约 0.5m 高处各安装 1 套电动外翻窗，采用铝合金边框，窗户高度为 1.5 米，采用 5mm 钢化玻璃覆盖。 17）防水胶条： 抗老化丁基胶条，宽度 30mm*厚度 2mm 18）内部防滴漏系统，集露槽：0.75mm，配有托架和末端出水口，集露槽排水管：φ25，PVC，白色。 5.覆盖材料：顶覆盖材料 8mm 厚自洁型 PC 板，铝合金椽子。侧覆盖材料 5mm 单层钢化玻璃、顶部及周围采用温室专用铝合金型材（含密封配件） ； 6.系统配置： 1）顶部自然通风系统: 本系统包括控制箱、国产优质专用电机、传动部分、行程限位开关等组件。控制箱必须有手动控制。顶部电动齿轮齿条传动开窗，国产铝合金窗框，橡胶条密封；单个窗尺寸为 1m×2m,安装制作保证无渗漏 现象。两侧电动外翻窗，采用铝合金边框，规格为高度 1.5 m。采用5mm 钢化玻璃覆盖。开窗通风部分均安装 40 目防虫网 . 传动轴采用Φ32×2.75mm 镀锌钢管 ，推杆为Φ25×1.5 镀锌钢管 。 2）温室外遮阳系统: 温室顶部安装外遮阳骨架。选用热浸镀锌钢材，连栋间用镀锌钢材和连接件组合成网架结构。支架部分强度可靠，外形美观。 传动轴采用国标Φ32*2.75 的热浸镀锌钢管，中部通过链型连接器与电机相连，其余部分与齿条/齿轮座(均匀)相连，通过齿条将驱动轰的囿周运动转换为均匀的直线运动。推拉杆采用Φ25×1.5 的热浸镀锌钢管，每根齿条连接一列，方向与屋脊的方向一致。纵向与温室长度基本相等。与推拉杆连接的驱动幕杆为专用铝型材，沿跨度横向布置，带动幕布开闭，使幕布在运行中平展美观。外遮阳双层幕线选用国产黑色聚酯幕线, 每 9.6m 跨设置 20 道幕线，第一跨设置 21 道幕线。控制箱内装有幕展开与合拢两套接触器件，既可手动开、停，又可通过行程开关，实现自动停车，可应用计算机实现温控、光控，等步进式控制。齿轮齿条传动系统，黑色圆丝遮阳网 遮阳率 75%）；

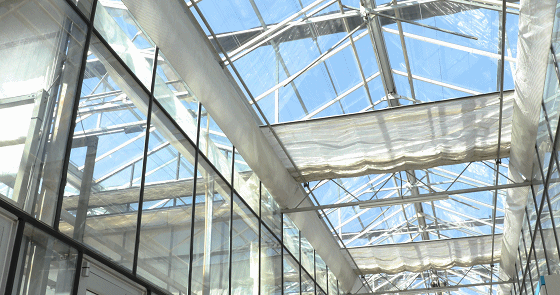

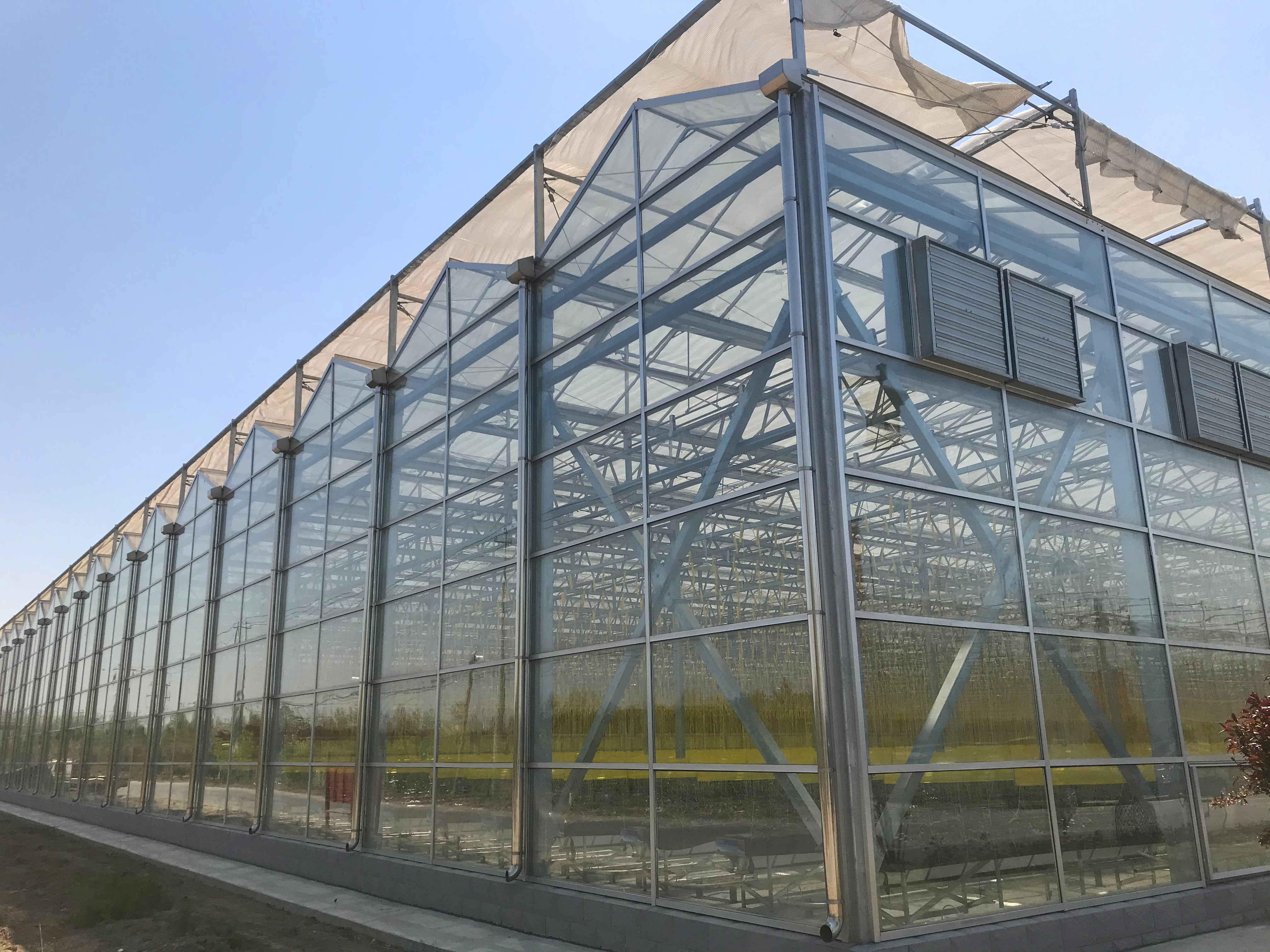

3）温室内遮阳保温幕: 系统组成包括控制箱及电机、驱动电机及联轴器、齿条副：传动轴采用Φ32×2.75mm 镀锌钢管，电动机安装在传动轴中部；推杆为Φ25×1.5 镀锌钢管，每条齿条副连接一根；驱动杆为订制铝合金型材，横向布置，拉动内保温幕布。齿轮齿条传动系统、铝箔遮阳网， 遮阳率 55%）； 4）湿帘风机降温系统： 系统组成由湿帘箱、循环水系统、轴流式风机和控制系统四部分组成。湿帘采用国产优质加厚降温湿帘墙。在密封窗内湿帘外采用 40 目防虫网密封阻隔，湿帘及铝合金湿帘边窗：置于温室东面山墙端面，高 1.5 米。湿帘分为 1 段，每一段长 18 米；湿帘总面积为：27 平米， 铝合金框架，使用寿命 8-10 年，质保 5 年。湿帘外部开窗采用齿轮 齿条电动电动外翻窗机构启闭。风机：置于温室西端外侧，配置 5 台。风机扇叶直径 1250mm，主轴转速：439 转/分；叶片数：6；风 机外框 1380*1380*400mm，排风量约 43000m³/h.台，风扇功耗 1.1kw/ 台，使用寿命 5-8 年，电机质保 2 年。 水泵：1 台，1.5KW,380V,50 口径；循环水系统：1 套。 风机分为 2 组控制。湿帘纸： 1.5m*0.6m*0.1m；疏水湿帘：0.03m*0.6m*0.1m；UPVC 喷水管：Φ32， 带孔；UPVC 给水管：Φ50；UPVC 排水管：Φ75。

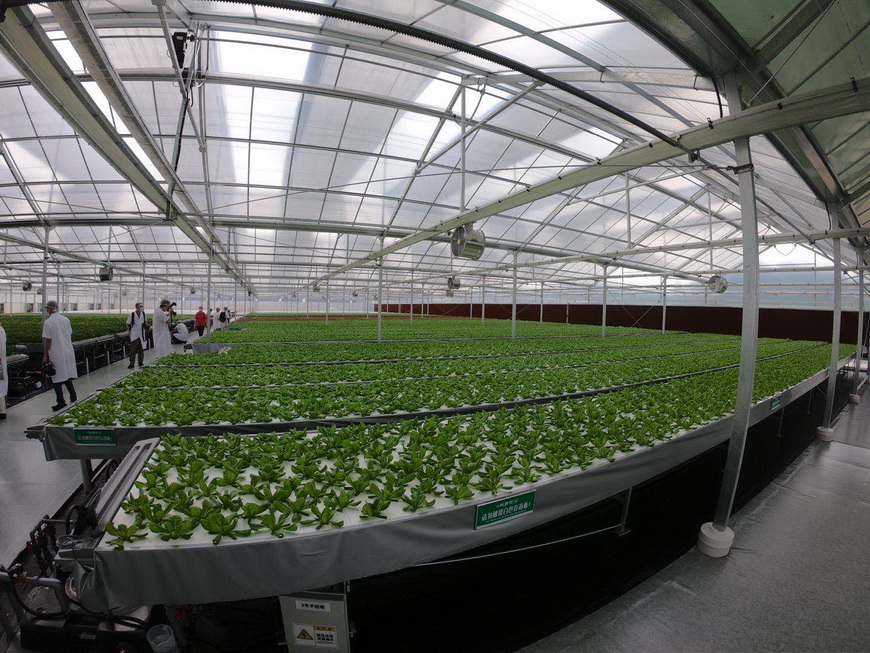

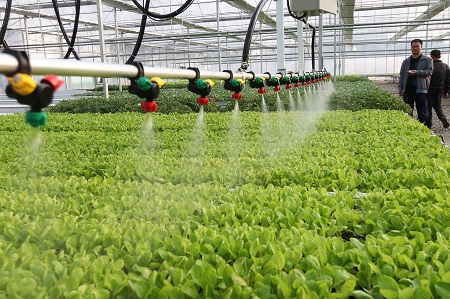

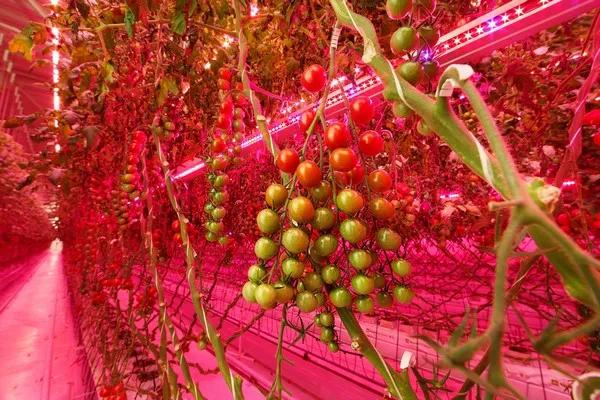

5）水肥一体化系统： 优质微喷系统及施肥泵。采用优质旋转微喷头,半径 3m,流量 40L/h， 品质精良,坚固耐用；PE 盘管：Φ20，PVC 给水管：Φ32； 含水泵、 施肥泵及管路材料配有专用的防滴装置,在压力小于 0.3Mpa 时自动 关闭；悬垂结构消除了管道弯曲所造成的不利影响；多种喷头及喷嘴 组合方式可供选择；可以实现自动控制，满足各种生产需求。 微喷 分两个区域控制，苗床所在部分为一控制区域，剩下部分为另一控制 区域。 微喷喷头间距为 4 米，工作压力 4-4.5BAR。 6）高寿命移动式苗床： 移动苗床规格：宽度 1.75m，长度 22m，丝径：3.0+4.0mm，网孔： 130mm*30mm，承力框：40*20*1.5mm,热镀锌材料;安装面积约 120 平 米；苗床技术要求：苗床边框采用铝合金边框。网格为 130 ㎜×30 ㎜（长 ×宽），热镀锌材料，防腐性能高，承重能力好，寿命长。可左右移 动较长距离，高度方向上可以进行微调。具有防翻限位装置，防止由于偏重引起的倾斜问题。可在任意两个苗床间产生约 0.6-0.8 米的作 业通道。使用寿命：苗床网片 10 年，其它结构 15 年。 7）普通照明： led 照明灯，220v,200w，整栋温室配置：≧6 盏。灯具要求是为防潮 密闭型灯，结构坚固，学效果好。灯罩由优质塑料制造及配多镜面 棱状纹，可达到良好光学效果；灯体机械强度高；款式新颖，维修简 便；选配高频电子镇流器或节能型电感镇流器；产品组成灯体、灯座、 启动器、灯罩等； 8）补光照明： 农业专用高压钠灯 380v,600w，整栋温室配置：≧10 台；温室光照设 计不小于 55w/㎡；高效经济的农用光源，光效高达 150 流明/瓦，28500小时长寿命； 电弧管内充 300 乇高压氙气，改善光谱分布，提高流 明持率。 9）配电系统： 包括配电箱、电线、电缆及附件等。电源参数：220V/380v，50HZ. 电压波动范围：±5%。根据需要在强电柜入口前配置稳压器，安装防 水防溅插座，其位置及型号按规范布置。 温室导线采用防潮型 RVV 塑料套线（暗管布线）,插座采用防水防潮型。为使温室内美观，布 线采用穿管暗敷方式。按需要设接地极，并将接地线引至所需位置。 包含温室内的所有电源线、控制线等导线及电气安装敷料。 电机电 源线：RVV4*1.0；电机行程线：RVV3*0.75。 10）电动控制： 包括控制系统和输出系统。 控制系统含电动控制柜及有关附件； 输出系统含温室内遮荫系统的控制；温室外遮阳系统的控制；温室湿 帘风机系统的运行； 温室顶部开窗机构的运行； 温室侧面开窗机构 的运行； 温室水肥一体化系统的运行； 温室补光系统的运行； 温 室照明系统的运行； 温室智能控制系统的运行； 温室配套设备的用电；
|
