温室加热系统建设设计规范

温室大棚加热系统建设必备资料,温室加热系统设计规范, JB T10297-2001,中华人民共和国机械行业标准,中国机械工业联合会发布。

   前言

         本标准是首次制定的温室系列标准之一。该系列标准包括:
         1.温室结构设计荷载
         2.温室通风降温设计规范
         3.温室工程术语
         4.连栋温室结构
         5.日光温室结构
         6.湿帘降温装置
         7.温室加热系统设计规范
         8.温室电气布线设计规范
         9.温室控制系统设计规范
       上述标准中,前两项为国家标准,其余为行业标准。
       本标准为新制定的行业标准。
       本标准由全国农业机械标准化技术委员会提出并归口。
       本标准起草单位:中国农业机械化科学研究院环境工程设备研究开发中心。本标准主要起草人:万学遂。
       本标准于2001年6月首次发布。
                                    中华人民共和国机械行业标准   温室加热系统设计规范
    1、范围
        本标准规定了温室热负荷的计算方法,确立了设计各种温室加热系统的基本原则,给出了设备安装配置指南。
        本标准适用于需要加热的温室(包括日光温室、单栋温室和连栋温室)加热系统的设计。
    2、定义
        本标准采用下列定义。
        2.1、温室供暖greenhouse heating
        用供热的方法提高温室内空气、床土、地板、营养液和基质温度的工程技术。
        2.2、传热损失conductive heat loss
        温室内透过围护结构(包括四周墙壁、门窗和屋面等)的热损失,包括由长波辐射、传导和对流产生的热损失。
        2.3、传热系数heat transfer coefficient
        单位时间内,透光覆盖材料两侧温差为1K时,通过单位面积材料传递的热量。热的传递方向由高温侧向低温侧,所传热量包括长波辐射、传导和对流。
        2.4、渗透热损失permeation heat loss
        由于温室围护结构存在缝隙,发生室内外空气交换而产生的热损失。
        2.5、对地热损失heat loss to soil 由地面传导而损失的热量。
        2.6、集中供暖center heating
        以锅炉为热源,以水或蒸汽为热媒,热媒通过输送管道,在散热器(管)向温室供暖的方式。集中供暖多为大型温室采用。
        2.7、热风供暖air heating
         以热风机(燃油、燃气)和热风炉(燃煤或其他固体燃料)为热源,通过热交换器将被加热了的空气送至温室中,以热风的形式提高温室内空气的温度。
       2.8、温床hot bed
       用人为方法提高作物栽培床地温的保护地栽培设施。常用于育苗和低温季节作物栽培。
       2.9、热地板hot floor
       将加热装置埋设在地板之内,通过地板向空间散热。这种方法适用于盆栽容器直接设在地板上的温室。

    3、热负荷计算
        3.1、室内设计温度Ti
       一般来说,温室最大加热负荷出现在冬季最寒冷的夜间。不同作物,不同品种,不同生长阶段,对环境温度有不同的要求。表1示出常见温室瓜果类植物的适温范围。
        表1:温室常见瓜果植物的适温范围°C
种类白天夜间气温100mm深土温
最高适宜适宜最低最高适宜最低
西红柿3520-258-1352515-1813
茄子3523-2813-18102518-2013
辣椒3525-3015-20122518-2013
黄瓜3523-2810-1582518-2013
西瓜3523-2813-18102518-2013
甜瓜3525-3018-23152518-2013
         在正常情况下,室内设计温度可在夜间适宜温度范围内进行选择。具体数值应根据当地燃料价格、加热成本和植物产品市场情况和销售价格,经过经济效益核算确定。室内设计温度不得低于夜间最低气温。
若不知确切作物,对于几大类作物温室的室内设计温度,可按表2取值。
        表2:室内设计温度Ti推荐值。
作物Ti
热带作物20
普通花卉16
喜温瓜果类蔬菜12
普通叶类蔬菜5
寒地草皮0
         如果根据表1和表2不能确定室内设计温度,请征询农业园艺专家的意见,依据具体作物类别、品种以及将作物在严冬控制于什么生长阶段来确定。
          3.2、室外设计温度t0
          周年使用的温室,建议取近20年最冷日温度的平均值作为室外设计温度T0值。若无近期当地气象统计数据,我国北方主要城市的室外设计温度T0值,可用表3所列数值。
          表3:室外设计温度T。推荐值。
哈尔滨-29-29-21锦州-17乌鲁木齐-26
克拉玛依-24兰州-23-18西安-8北京-12
石家庄-12-11-10连云港-7青岛-9
徐州-8-7-8太原-14
对于非周年使用温室,可根据具体使用季节的天气情况,选用不同的室外设计温度T0值。

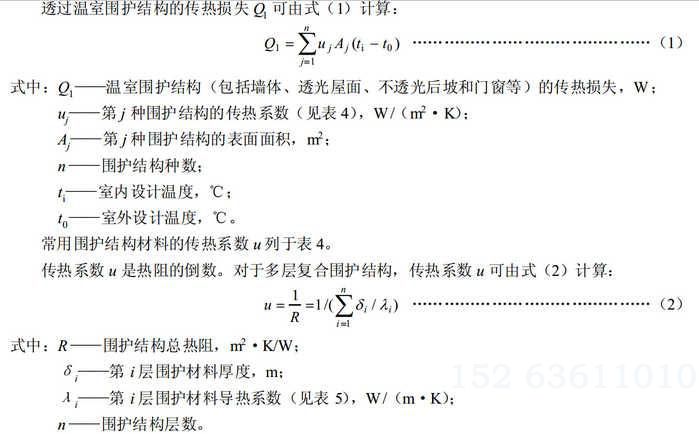

         3.3、传热损失Q1
          表4:常用围护结构材料传热系数μ  W/(m2•K)
材料μ
单层玻璃6.4
双层玻璃4.0
单层聚乙烯膜6.8
双层充气塑料膜4.0
玻璃纤维增强塑料(FRP)瓦愣板6.8
聚碳酸酯中空(PC)板,6mm3.5
聚碳酸酯中空(PC)板,8mm3.3
聚碳酸酯中空(PC)板,10mm3.0
聚碳酸酯中空(PC)板,16mm2.7
聚碳酸酯中空(PC)板,16mm,三层壁2.4
玻璃钢瓦楞板,1.2mm6.4
有机玻璃(PMMA)实心板,4mm5.3
瓦楞水泥石棉板6.5
砖墙,240mm3.4
砖墙,370mm2.2
砖墙,490mm1.7
土墙(夯实),1000mm1.16
空气间层,50-100mm6
注:新产品红外线吸收膜可减少热损失,但考虑安全因素,实际计算中不作折减。

          表5:常见复合墙体材料导热系数γ W/(m•K)
墙体材料及填充材料
γ
土墙1.16
实心粘土砖墙0.81
沥青玻璃棉毡0.03-0.04
玻璃棉板0.03-0.04
矿渣棉(松散)0.027-0.038
矿渣棉制品(板、砖、管)0.04-0.06
沥青矿渣棉毡0.035-0.045
锅炉炉渣0.29
膨胀珍珠岩粉(干,松散)0.03-0.04
膨胀蛭石0.045-).06
沥青蛭石板0.07-0.09
水泥蛭石板0.08-0.12
聚苯乙烯泡沫板彡0.03
麦稻泥抹面0.7
砂浆泥抹面0.7
           3.4、渗透热损失Q2

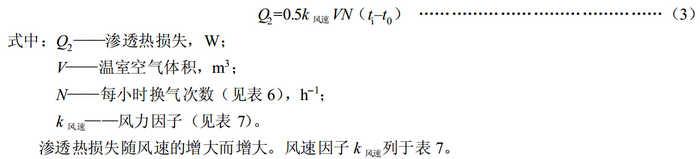

          严格地说,通过缝隙渗透空气,发生室内外空气交换造成的热损失包括显热和潜热两部分。但是热负荷计算的环境条件基本上发生在寒冬季节的凌晨,潜热交换有限,在工程计算上可忽略不计。因而渗透热损失可用式(3)计算:

          表6:每小时换气次数N推荐值
覆盖方法N
单层玻璃,缝隙未密封1.25-1.5
单层玻璃,缝隙密封1.1
双层玻璃1.0
单层塑料薄膜1.0-1.5
双层充气塑料薄膜0.6-1.0
刚性板材1.0

          表7:风速因子k风速
风速m/s风力等级k风速
≤6.714级风以下1.00
8.945级风1.04
11.186级风-1.08
13.416级风+1.12
15.657级风1.16

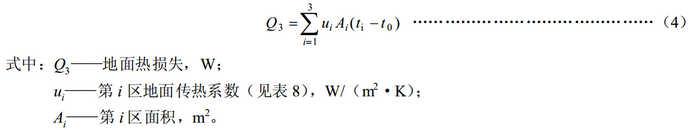

            3.5、地面热损失Q3
          温室地面散热的快慢与计算点和外围护结构间的距离有关,工程上可将温室的土地按与外围护结构的距离分成三个区域。不同区域按各自的传热系数和面积求出热损失,然后求和,便得到Q3。

        表8:地面传热系数μ            W/(m2•K)
计算点距外围护结构距离
μ
m
≤100.24
10-200.12
>200.06
            3.6、温室热负荷Q
          用式(5)计算温室热负荷:
         Q=Q1+Q2+Q3
         4、集中供暖系统
         集中供暖系统按载热介质可分为蒸汽和热水两种。来自热源(例如锅炉、地热井等)的蒸汽或热水,流经标准黑管(未镀锌管)或圆翼管散热器(自然对流),或经过由各种暖气片(例如翼型和柱型)组成的散热器(强迫对流),将热量分配给温室,提高室内温度。
          4.1、散热器数量计算

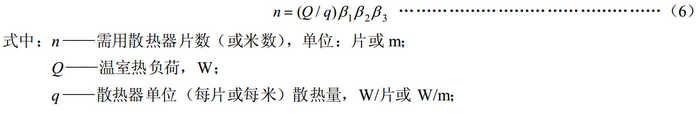

         温室需要的散热器数量(片数或米数)可用式(6)计算:


           表9:组装片数或长度修正系数β1
柱型组装片数板型及扁管型组装长度mm
≤56-1011-20≥21≤600800≥1000
β10.951.001.051.100.920.951.00
           表10:支管连接形式修正系数方β2
连接形式
散热器型式同侧上进下出异侧上进下出异侧下进下出异侧下进上出同侧下进上出
四柱型1.01.0041.2391.4421.426
M-132型1.01.0091.2511.3851396
翼型1.01.0091.2251.3311369
         表11:流量修正系数β3
散热器类型流量增加倍数
123456≥7
柱型、翼型1.00.90.860.850.830.830.82
扁管型1.00.940.930.920.910.900.90
       4.2、安装建议
           4.2.1、温室中最常使用的集中供暖分配热量的方式为自然对流方式,用标准黑管或圆翼管散热。也可以使用强迫对流配热方式,用柱型、翼型散热器散热。
           4.2.2、如果温室为9m以下跨度(或宽度)的单栋温度,可将标准黑管或圆翼管沿侧墙布置。若跨度超过9m,可在作物间(或台架下)加设部分散热管。
           4.2.3、如果以蒸汽作为加热工质,由于温度较高,散热表面至少要距离植物本体0.3m。
           4.2.4、连栋温室的散热管一般沿外墙及天沟下设置,根据需要,可在栽培台架下或作物行间加设部分散热管。
           4.2.5、如果自然空气循环不足以在作物高度处产生足够均匀的气温,应加设必要的水平空气循环风机。
           4.2.6、黑管涂了银粉漆以后,散热效率降低15%左右。
     5、热风供暖系统
           5.1、工作原理
          通过燃烧不同的燃料(例如油、天然气、煤等),释放出热量,经过换热器,将周围空气加热,再用送风机将热空气送到温室内,使作物周围获得适当而均匀盼温度。通常,燃烧油料或气体的燃烧器体积较小,与换热器、送风机、控制器等共同组成热风机,可安装在温室内。但是燃烧后的烟气,多因含有有害气体(例如氮和硫的氧化物、焦油等),需用烟道将其引向室外。燃媒的燃烧室体积较大,且有较高烟囱,一般都安装在温室外。只将经过加热的空气用送风机送到温室内。送风机出口空气温度一般应控制在60-80℃范围之内。
          5.2、安装建议
          5.2.1、送风机出口通常都设计成水平方向送风。对于长度小于20m的温室,可将两台热风机安装在温室对角线的相对两角,各自以平行于侧墙的方向,向着对面端墙吹暖风。对于长度超过20m而小于40m的温室,单靠热风机难以将暖风吹到远处,不足以获得良好的空气循环。建议在温室中间,增加两台循环风机,一边一台,接力送风。如果温室长度大于40m,循环风机数量还需增加。沿循环空气流动方向,两台风机之间的距离以不大于风机叶轮直径的30倍为宜。循环风机距端墙应在4.5-6.0m之间。
         5.2.2、对于较长的温室,也可在热风机出口使用冲孔塑料薄膜软管或布管向室内送风,以改善整个温室的空气循环和温度均匀性。软管一般用聚乙烯塑料薄膜或布制成,在温室内沿水平方向延伸,悬挂在骨架上。软管轴线相对两侧,冲出排气孔,用来向温室送出暖风。排气孔沿着轴线的间距,一般在0.3-1.0m之间。软管入口的空气流速大约为5.1-6.1m/s。排气孔的总面积应不小于软管横断面积的15-2.0倍。
         5.2.3、循环风机和循环软管的安装高度一般应高于作物冠层高度0.6-0.9m。循环风机应加设护罩,防止操作人员触及叶轮等运动部件而受伤害。循环软管的长度不宜超过50m,太长将会影响空气分布均匀性。对于宽度在9m以下的温室,室内有一根送风软管就够了。如果温室宽度大于9m,必须安装两根以上的循环送风软管。
        5.2.4、在燃烧器不工作的情况下,开动配套的送风机和循环风机,可以改善温室内的空气循环,消除植物叶面结露,避免霉菌等对作物产生危害。
         5.2.5、在连栋温室的水平空气循环系统中,循环路径可从一跨下去,而从另一跨返回。在单跨温室中,循环风机的安装,应使其轴线与温室长度方向平行,位置距侧墙的距离为温室宽度的1/4处。气流沿一个侧墙下去,从另一侧墙返回。
         5.2.6、循环风机的选择,应使总流量为每平方米地面提供0.01m3/s的空气流量。风机转速应能调节,使作物冠盖附近的局部空气流速不超过1.0m/s。
    6、温床
         6.1、型式及适用范围
为了促进种子发芽、增殖和作物生长,需在植物根区提供最适宜的温度,因而要给作物栽培床土加热,这就是温床。按热源分,常用温床有电热温床和水暖温床等型式。
        6.2电热温床
        6.2.1、构造
        电热温床宽一般1-2m,床长随温室长度按需要确定。四周建有宽150-2(»mm,高100-200mm的池埂。床底铺50mm厚的隔热层。隔热材料可用聚苯乙烯泡沬板、碎炉渣或碎稻草等。电热线按一定的间距沿床长度方向,往返铺设并拉直,不得打卷,不能交叉重叠,以免造成漏电或短路事故。电热线两端应从同一床端经外接线引出,便于与电源和控制器连接。外接线与电源线的接头应做好绝缘处理,与电热线一同埋在床土下。床土厚度要均勻一致。一般育苗温床,土厚50mm;移苗温床,土厚10dmm;叶类蔬菜栽培温床,土厚150mm。
       6.2.2、电热线选择
        国产电热线,其额定电压均为220V,每根电热线的额定功率有400W、600W、800W和1000W四种。每根电热线的长度约为90-120m。

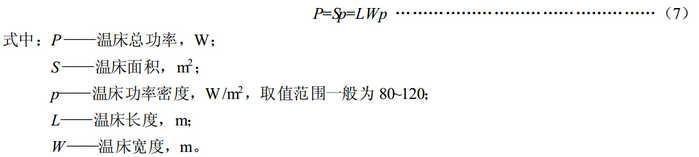

        6.2.3、温床总功率P,可按式(7)计算:

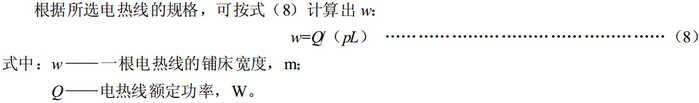

           6.2.4、每根电热线的铺床宽度w
          6.2.5、电热线相邻间距D
           6.3、水暖温床
          水暖温床一般以35-40℃的热水作为加热工质。让热水通过直径为13mm左右的硬质聚乙烯(PE)管、聚氯乙烯(PVC)管、氯化聚氯乙烯(CPVC)管、聚丁烯管或直径为6mm的乙丙三元橡胶(EPDM)软管中循环,将热量传给温床的床土。为提高床土温度的均匀性,应使供水管和回水管串联成一个回路,使前供水管的温度梯度与回水管的温度梯度互相补偿。供水管和回水管间距约为10dmm。水管下面应铺聚苯乙烯隔热板,保证将大部分热量引向作物根区。在管子上铺一层湿沙,覆盖冲孔塑料薄膜以保持沙中水分,再铺床土,可进一步改善床土温度均匀性。热水可来自集中供暖系统,也可来自单独的热水器。
     7、热地板
          7.1、概述
         在种植盆栽作物的温室中,如果盆具容器直接放置在地板上,铺设热地板是最好的加热方法。这种加热装置不占地面面积和空间,不妨碍温室内的任何作业。热地板特另腿合于热量需要量不多的温室,例如对种植杜鹃花等灌木植物的越冬温室就非常适用。采用热地板的温室,主加热系统的容量可相应减小。
          7.2、低温辐射电热膜地板
        低温辐射电热膜是一种新型节能、高效、无污染的电热材料。电热膜由可导电的特制油墨、金属载流条经印刷、热压在两层绝缘聚酯薄膜之间制成。通电时,电热膜工作表面的最高温度为40-60C,大部分能量以辐射方式传递。
          电热膜的数量取决于需要加热的地板面积和功率密度。通常设计热地板时,功率密度取为45-50W/m2。
施工时,在地面上,应先铺一层厚为25-50mm自熄型聚苯乙烯泡沬保温板(或玻璃纤维棉毡、岩棉等),铺平电热膜,各膜片之间用带塑料绝缘罩的专用连接卡和绝缘导线连接好。建议连接电热膜片的分支线使用截面为4mm2的PVC单股铜线,引出电源线用截面为6mm2的绝缘单股铜线。电热膜只能沿剪切线剪开,防止剪断墨条,造成不发热和漏电。剪断口载流条的一端接连接卡和导线,另一端需在干燥环境下,用耐温90℃以上的防水绝缘胶带封好。做完以上处理之后,除引出电源线外,将全部电热膜、连接卡、连接导线,按一般建筑方法铺砌水泥、瓷砖或其他地板材料即可。电热膜最好贴紧地板装饰材料,以免形成空气热阻,影响热效率。电热膜与建筑物同寿命,适用于永久性建筑供暖。对于临时性建筑,不推荐使用电热膜。已安装电热膜的地板,禁止钻孔、钉钉。
         7.3、水暖地板
        水暖地板与水暖温床的工作原理相似,也以35-40℃热水作为加热工质,不同的是热水循环管路埋设在地板下。循环管路常用直径20mm左右的聚乙烯(PE)管、聚氯乙烯(PVC)管或聚丁烯管。水在管中的流速约为0.61-0.91m/s,—般每个回路最长不得超过120m,管心距300mm,可为每平方米水泥地板提供47W功率。若用独立热水器提供热水,可按47W/m2功率密度来选择热水器的大小。
(中国机械工业联合会发布 发布)
