[连栋温室] 标准薄膜连栋温室大棚建造方案,新农人收藏参考

[复制链接]
查看87 | 回复0 | 2020-6-15 14:08:21 | 显示全部楼层 |阅读模式

一、温室概况:
1、温室类型的选择:

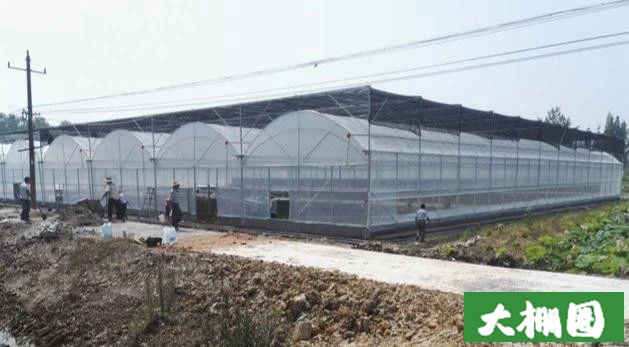

·结合山东当地气候特点,兼顾温室的适用性要求和整体美观性,我公司建议设计采用圆拱形热镀锌轻钢结构温室;



·该温室结构简洁、明快、通透,外型美观、坚固耐用、环境控制能力强;透光好、通风效果好;是目前综合性能不错的一种种植温室。
2、温室基本配置

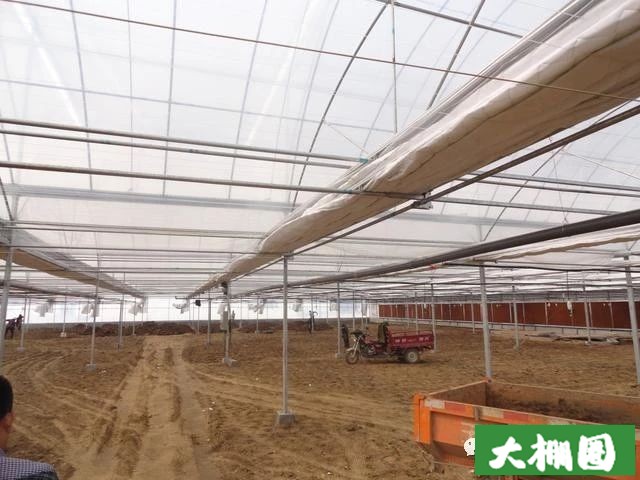

为了用户更好的使用温室,降低整体的运行成本,提高环境调控能力和自动化控制水平,使温室达到最佳配置,该温室基本配置如下:强制通风降温系统(风机、湿帘) 、内遮荫系统、外遮阳系统、配电等。




3、温室规格尺寸:
温室跨度为 8m, 开间为4m, 肩高 4m,顶部及四周采用15丝po膜覆盖。温室长度为184,共计23个跨度;宽度68m,共17个开间。温室总面积为12512㎡;温室顶高为5.7米。温室四周设散水及排水设施。



4、温室性能指标:
1)风载:0.35KN/m2
2)雪载:0.30 KN/m2
3)温室排雨量:140mm/h
4)电源参数:220V/380V,50Hz,PH1/PH3

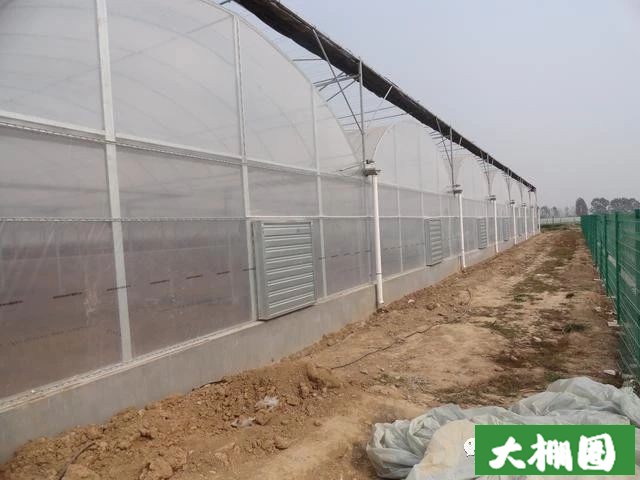

5、温室屋面排水
温室南北设 2.5‰雨槽坡度排水。屋面排水采用室内外排水结合方式,PVC 排水管
直通地面排水沟。



二、温室主体

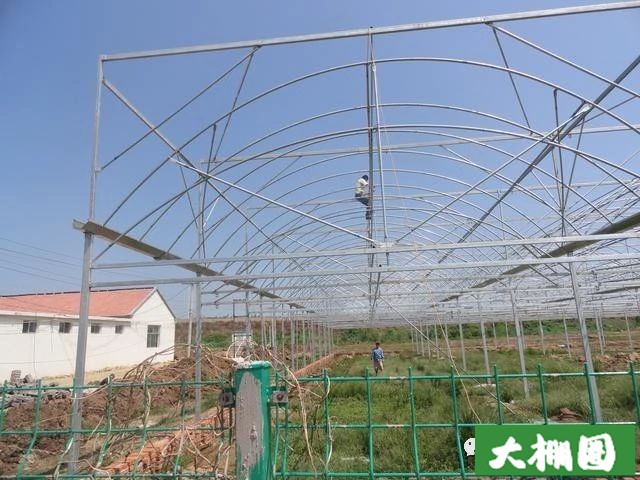

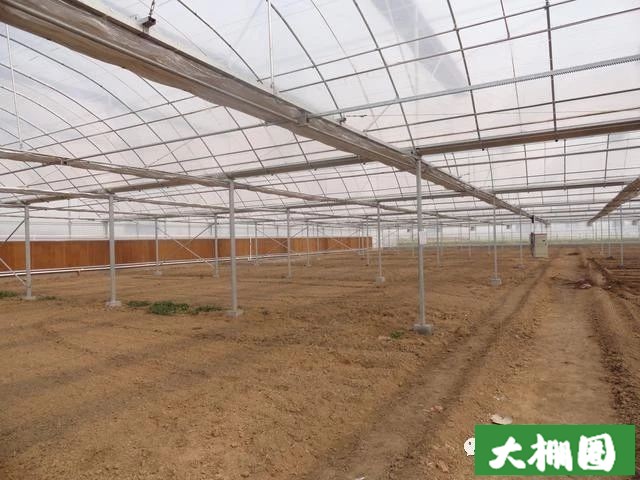

1、温室结构:
温室采用圆拱形屋面多排水槽主体骨架。所选用的热镀锌钢管、矩形钢管、钢板等均由国内大型钢厂生产。屋面排水槽采用本钢集团生产的热镀锌钢板。主体轻钢结构均采用热镀锌钢材,或加工后热镀锌处理。



主要结构用料如下:

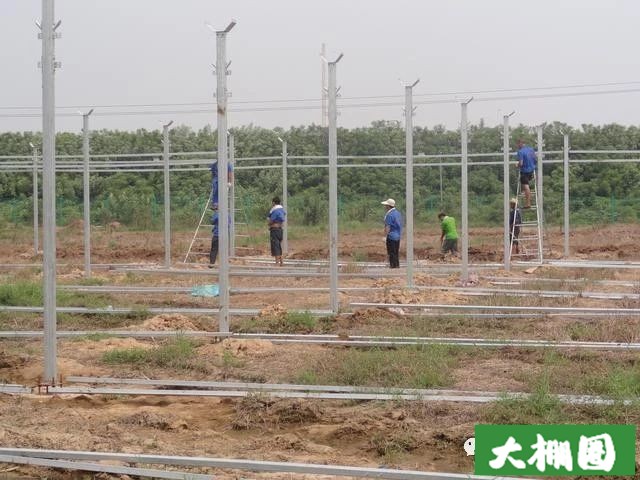

1)四角及中立柱采用热浸镀锌柱立柱50*100*3.0mm,
2)拱杆采用φ32*2.0mm国标热镀锌钢管 拱间距为一米 ;
3)排水槽采用 B=2.0mm 热镀锌钢板;
4)横梁及四周围梁采用 50*50*2镀锌矩形热镀锌钢管;
5)外遮阳横纵梁采用50*50*2镀锌矩形钢管;
6)结构连接件采用 B=3-6mm 钢板加工后镀锌;
7)温室结构件间用热镀锌螺栓和自钻钉连接。



2、温室门:(可根据现场情况及甲方要求进行变更)
温室南侧设专用轨道式推拉门1套。门的规格为2.0×2.2m。
3、温室覆盖材料:
1)温室覆盖
温室顶部及四周覆盖15丝po膜, 温室采用专用卡簧卡槽定密封;利于温室的采光、透光和隔热节能,外观美观大方,视觉效果好。
15丝po膜特点:
I. 卓越的透明性
采用高级烯烃原材料,雾度低,透明度高。这样早晨光线透过率高,散射率低,这样就会早晨升温迅速。
II. 超强的持续消雾、流滴能力
采用消雾流滴剂涂布干燥处理,可以抑制雾气产生,消雾流滴期可达到与农膜使用寿命同步。
III. 强化保温性能



薄膜内部采用高科技特制有机保温剂,使棚内向外辐射的红外线大部分被反射回来。有效地控制了热量散失。保证了作物夜间的生长温度,缩短了成熟期。可有效防止夜间温度骤降造成对作物的冻害。
IV. 使用寿命长
采用高科技抗氧剂及光稳定剂,极大的延长了农膜的使用寿命,正常使用可达到5年以上。
三、 外遮阳系统
1、遮阳网
选用国标质保五年外遮阳幕
● 遮阳率70%, ● 节能率50%
● 寿命:厂家提供5年质保期,实际使用寿命8年以上
2、托幕线
双层幕线选国标聚酯外用幕线
● 颜色:黑色 ● 直径:2.0×2.5㎜ ● 抗拉强度:250㎏/f
● 断裂伸长率8% ● 质量保证5年,使用寿命8年以上
3、传动机构
电机通过传动机构驱动传动轴运转,传动轴通过连接件带动驱动杆在幕丝上平行移动,驱动杆拉动幕布一端缓慢展开,全部展开后触动行程限位器开关,电机停止,该行程运行结束。控制箱备有手动控制,如需要中途停止,可以按下停止按钮,即可停止运行.也可实现计算机自动控制
1)电机参数:
●电源:380V,50HZ ●电机功率:0.375KW
●减速比:1:700 ●输出转速:2 rpm



2)齿条副技术参数:
●模数:4 ●材质:Q235镀锌防腐 ●长度:4.0米长直齿条 ● 速比:1:1
4、设计条件
夏天白天当室内光照强度超过作物光合作用的光饱和点后,多余的光照如果不能及
时排除温室,将会灼伤作物叶片或转化为热能使室内温度升高,当这种温升超过作物生
长的适宜温度范围后,过高的温度将会影响作物的正常生长和发育,严重的甚至会导致
作物的生育障碍,直至死亡。关闭遮荫幕后,将使进入温室的光照首先遇到遮荫幕的阻
隔,根据遮荫幕遮光率的大小调控的上部,或被遮荫幕反射直接排出温室,或转化为长
波辐射在提高遮阳幕上部空气温度后通过层顶通风窗排出室外。
由此可见,遮阳幕夏季使用在温室中具有遮荫和降温的双重作用。




5、系统工作原理

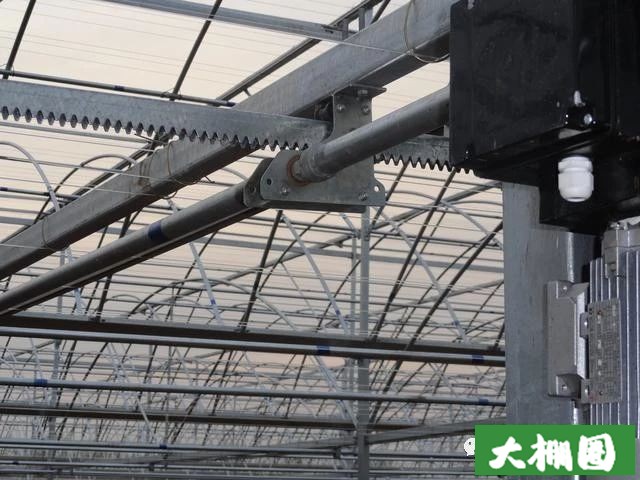

电机带动传动轴运转,传动轴上的齿轮/齿条副将圆周运动变成直线运动。与齿条连
接的推拉杆通过十字连接带动驱动杆在幕丝上平等移动, 驱动杆拉动幕布一端缓慢展开、
收拢,全部展开以及收拢后分别触动开、合限位器开关,电机停止,运行结束。
6、外遮阳系统组成

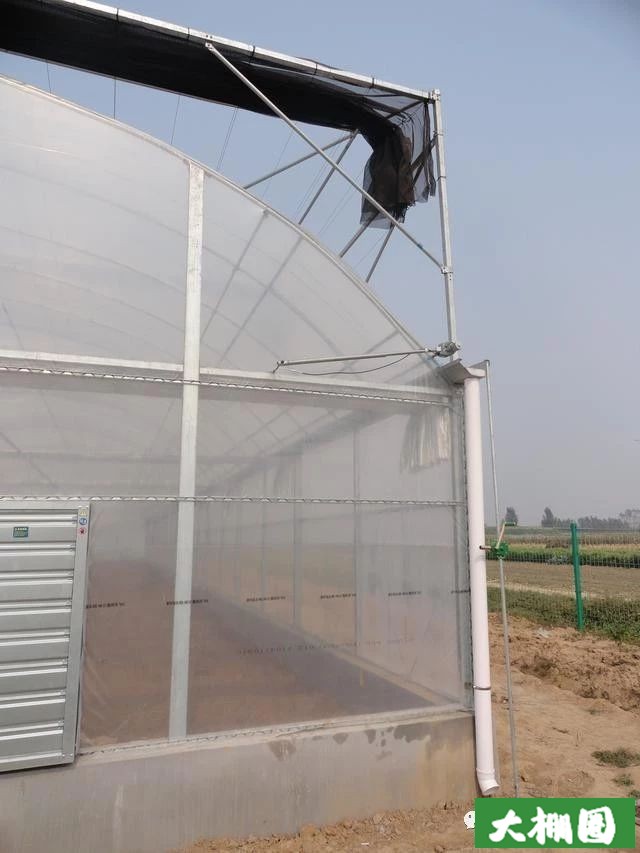

·外遮阳支架:温室顶部安装外遮阳骨架,选用格构架和 50×50 及 50×50 热镀锌方
管加工制作。联栋间用镀锌方管和连接件组合成网架结构。支架部分强度可靠,外形美
观,载荷承受能力强,使用寿命长。
·控制箱:控制箱内装配有遮荫幕展开与合拢两套接触器件,即可手动开、停,又可
通过行程开关,实现自动停车。控制箱箱可装备温控、时控、光控设备,与自动控制系
统相连,实现计算机智能控制。



·驱动电机:采用专用传动电机,配备行程限位装置,自动停止,限位准确,还配备
了热保护装置,为用户操作提供了安全保障。
·传动部分:采用齿轮-齿条传动机构,通过减速电机与之联结的传动,轴输出动力,
传动轴中部与电机相连,其余部分齿条均布相连;驱动杆和推幕部分采用热镀锌组件,
结构强度高,运行平稳可靠。




幕线:双层幕线选用Ф2 ㎜优质聚酯托幕线,防锈,强度极高。
幕布:外遮阳幕布选用国产优质黑色针织幕布, 遮荫率 70%。厂家提供保质期 5 年,
使用寿命 8 年以上。
