Venlo型玻璃温室设计方案

Venlo型玻璃温室设计方案

1、温室基础

温室基础为点式排列，用C20混凝土现场浇捣，基础上预埋有与立柱连接的螺栓，规格为M16，温室端面基础面标高土0.20，温室基础从中间向两端向做2.5%的坡度。温室四周为300mm × 300mm圈梁。圈梁上砌300mm砖墙；温室四周做500mm宽厚60mm散水坡；紧挨散水坡做400mm × 400m排水沟。

2、玻璃温室钢结构

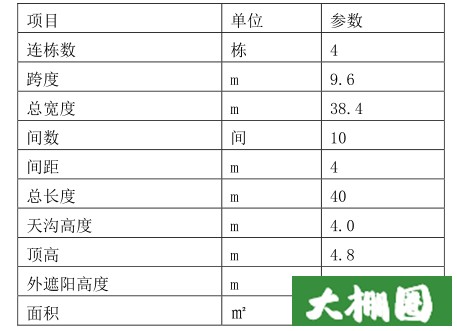

目设计为小屋脊Venlo型独立温室，主要：

温室设计的抗风、雪能力

•风载：<0.50KN/m2

·雪载：<0.35KN/m

·挂载：<0.15KN/mi所有的钢结构都按照国家标准GB/T13912-2003进行热浸镀锌处理，主要材料描述如下：钢架

立柱：口100×100×3.5mm立柱高度：

5.0m 从基础的顶部到天沟下部

温室桁架9.60m，高度60 cm：上部构件为口60×40 ×2.5mm下部构件为口60× 40 × 2.5mm屋架

口40X30X1.5mm標条：口40×30× 1.5mm端墙：端墙立柱：

0100 ×80 ×3mm端墙拉杆：C80×40×2.5mm边墙：

横梁处立柱：口100 ×80 ×3mm中间立柱：

О100 × 5080 ×3mm边墙拉杆：C80X40×2.5mm天沟：规格

2.5mm热镀锌板成型

排水端口两个落水口外部朝下端口，直径110mm

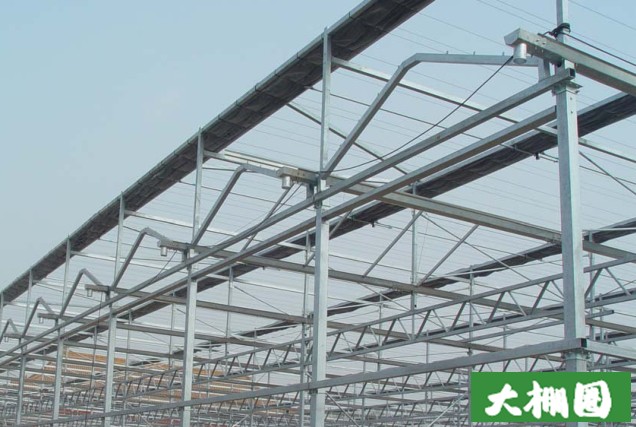

温室钢结构

3、铝合金系统

屋顶和端面的全部铝合金按照国家标准，该系统由以下材料组成：

屋顶系统

·全套小屋脊型屋顶，倾角23°

·屋脊连接件

·铝合金屋脊-屋顶橡条连接

·冷凝水回收槽

·所有必需的连接件、螺栓、螺母、防风紧固件

·铝合金系统安装

·推拉门规格1.2m×2.4m×2·门的材料为铝合金、覆盖4mm玻璃

·温室两侧安装1.5m高铝合金推拉窗

4、覆盖材料

温室顶部采用4mm玻璃覆盖

温室侧面采用4mm浮法玻璃覆盖，采用温室专用铝合金型材固定。

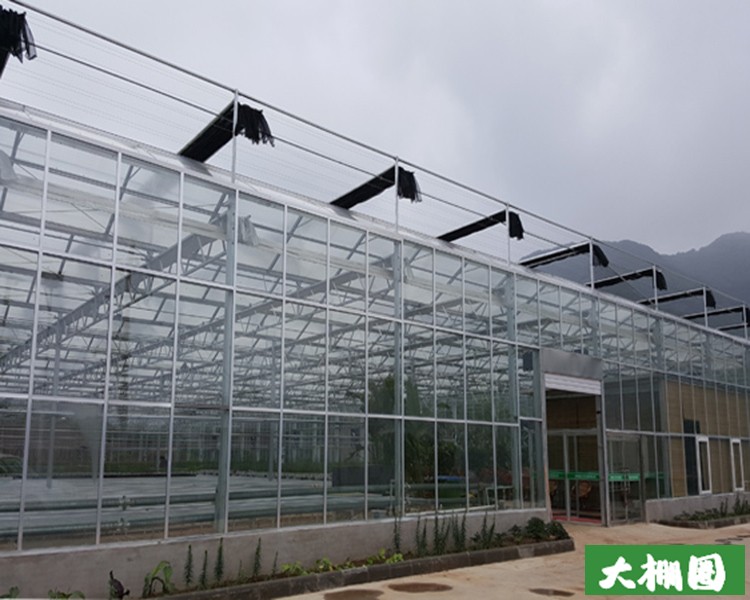

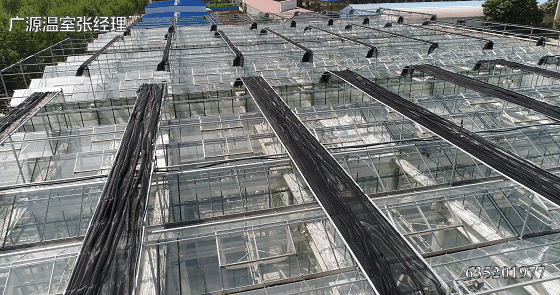

5、外部屋顶遮荫网系统

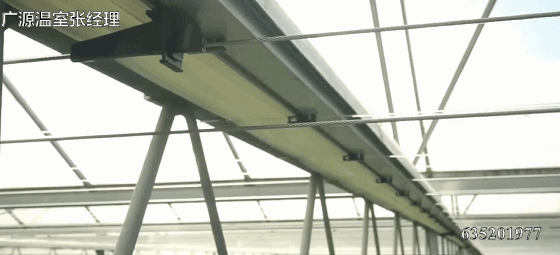

屋顶遮阴网系统将安装在距离温室顶部500mm的水平面上，系统沿横梁至横梁方向运动，距离约为

3.8m。为了保证系统的可靠性，在本项目中采用框架式结构和最先进的齿轮-齿条驱动系统。托、压幕线采用抗紫外线黑色聚酯线，抗拉强度达280kgf，断裂伸长率8%。遮阳网材料为黑色折叠式遮阳网，遮荫率75%。整个系统限位准确，运行平稳可靠，操作安全。

系统组成如下：

·端面横拉杆口80×50×2

·活动幕杆铝合金型材

·驱动电机DWFH-80

·齿轮、齿条A型

·连轴器双排链

·所有必要的连接件，紧固件

6、内遮荫保温系统

夏季，利用保温遮荫幕遮挡阳光，阻止多余的太阳辐射能进入温室，既保证作物能够正常生长，又降低室内能量聚集，从而降低温室内温度，保护作物免受强光灼伤，并使室内温度下降3-5℃；冬季，遮荫幕展开，减少热量散失，从而保持室内温度，降低能耗，降低冬季运行成本。

1.技术参数：行程：3.7m；

◆运行速度：0.4m/min；

◆运行时间：9min；电源：380V，50HZ；

◆电机功率：0.55KW；

2.系统基本组成：

令控制箱：箱内装配有遮荫幕展开与合拢接触器件，既可手动开停，又可通过行程开关，实现电动控制。

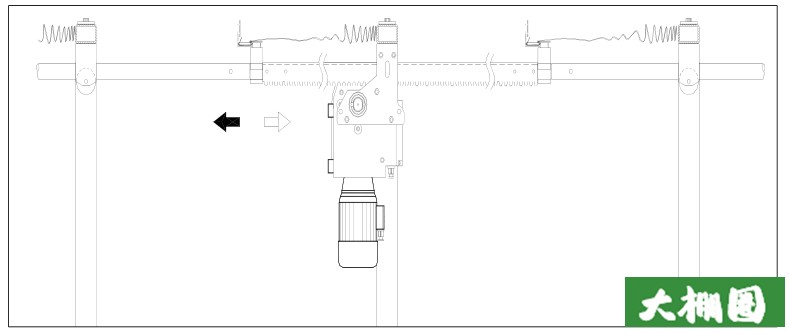

驱动电机及联轴器：为专用减速电机，与控制箱相连，该机输出轴处配有行程开关，限位准确，使整套系统运行平稳可靠。

齿条副及传动轴：质量可靠。传动轴采用1”钢管，电机安装在传动轴中部；推杆：为32×2镀锌钢管，每条齿条副连接一根；驱动杆：专用铝型材，横向布置拉动幕布，确保幕布在运行中平展美观；幕布：选用上海阳柯缀铝编织内用幕。

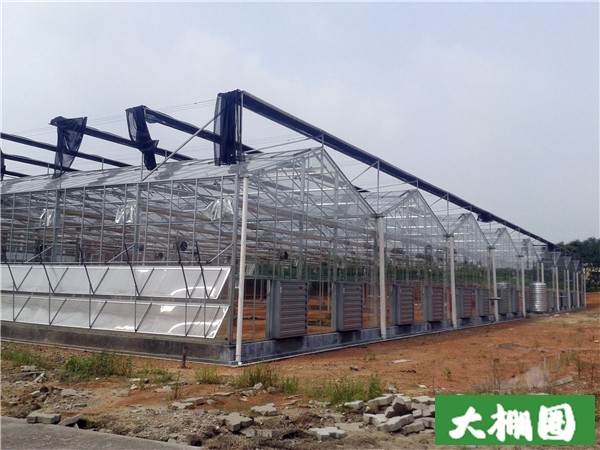

7、湿帘降温系统

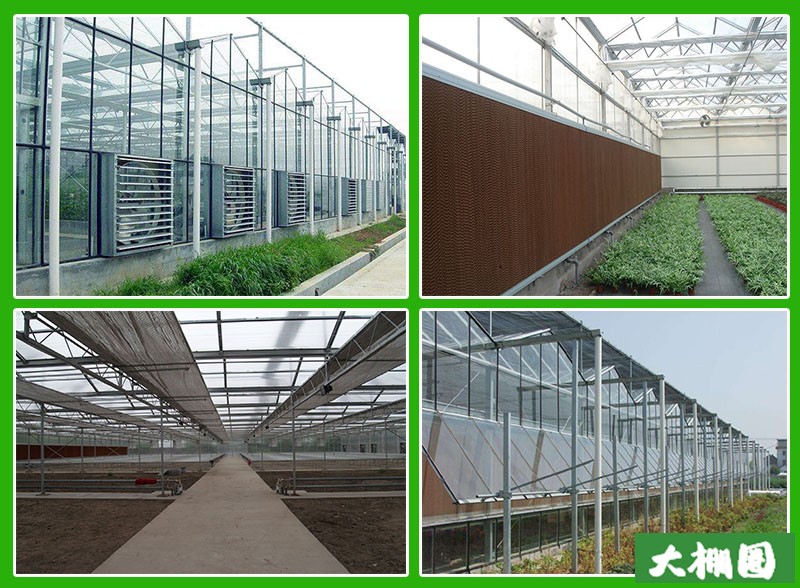

湿帘密闭安装在温室一侧端墙，风机装在另一端墙。风机抽风时，室内产生负压，迫使室外未饱和的空气流经湿帘多孔湿润表面时，从而迫使进入室内空气的温度降低4~12℃，并源源不断地引入室内进行防暑降温。

在温室南端墙设1800mm高，65.6m长，100mm厚的湿帘，湿帘边框采铝合金型材。

在温室北端墙设置20台排风量44000m3/h大流量风机。湿帘外侧安装电动齿轮齿条开窗机构，外翻窗覆盖4mm玻璃。

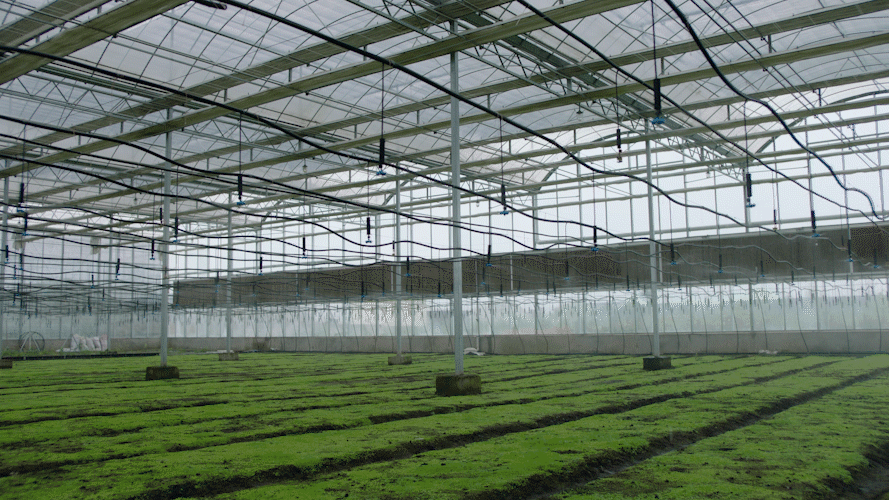

8、灌溉系统

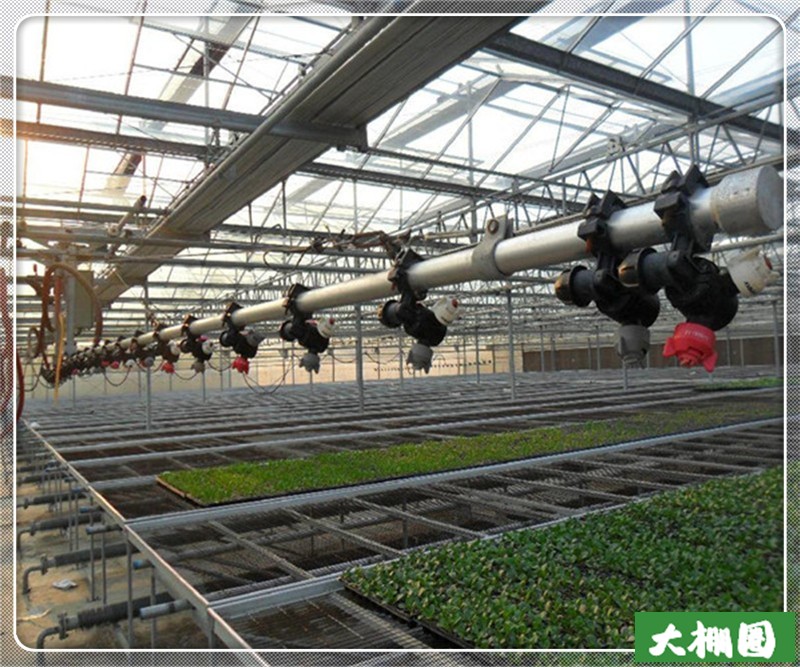

该温室灌溉采用倒挂微喷头进行分区灌溉。

1、设计条件：

要求水源进入温室，水质达到设计要求。

2、配置说明：

喷头采用旋转微喷头，流量均匀，抗堵性好，寿命可达8年以上。每跨2条PE管，PE管间距4米，喷头间距4米，设置管道加压泵1台。

首部控制系统有：手动球阀、过滤器等。

3、喷头说明：

采用国产产品，品质精良，坚固耐用：

配有专用的防滴装置，在压力小于0.15Mpa时自动关闭；单组喷头喷洒范围为7.5-8.5平方米，均匀度高；独特的悬垂结构消除了喷头摆动造成的不利影响。

9.移动苗床系统

为最大限度提高温室的资源利用率，温室特设移动苗床，该苗床宽1.75米。单床长度18米，整个温室共设70床，苗床主立柱为4×4热浸镀锌角铁，床体支架采用4×4热浸镀角铁形斜撑采用（922×1.5热镀锌圆钢管，滚动轴为p48×2.0热浸镀锌圆钢管；覆盖93×p2.2焊后热镀锌钢丝网，网眼为30mm×

120mm，苗床边框采用铝合金边框，并带有限位装置、防翻装置，并可微调苗床高度.

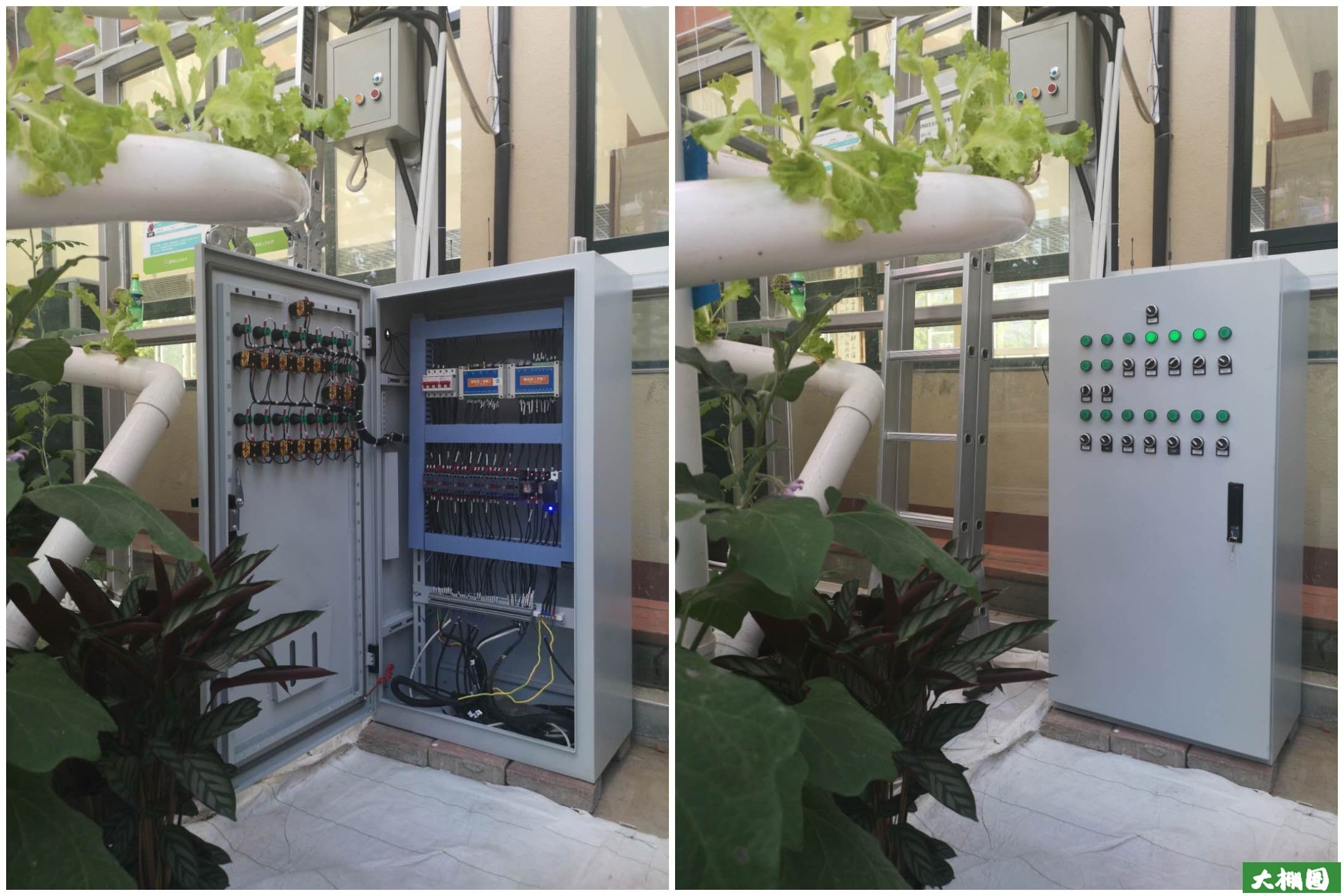

10、电器控制系统

温室设计电器控制柜1只，控制整个温室所有用电器

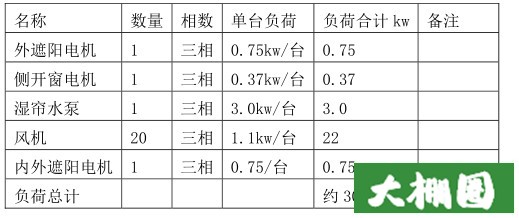

主要电负荷如表：

简单说明：

·温室负荷如上表。

·电控箱放置于温室内，便于温室内设备的安装调试与维修。

·温室内导线采用防潮型绝缘导线；信号线采用RVVP屏蔽线。

·温室内采用TN-S接地系统；装有漏电开关。

·用户将三相五线电源接进温室内电控箱上，电源上下波动不超过土10%，电气设备使用环境温度-10℃

~50℃。
